PocketLIM 5G

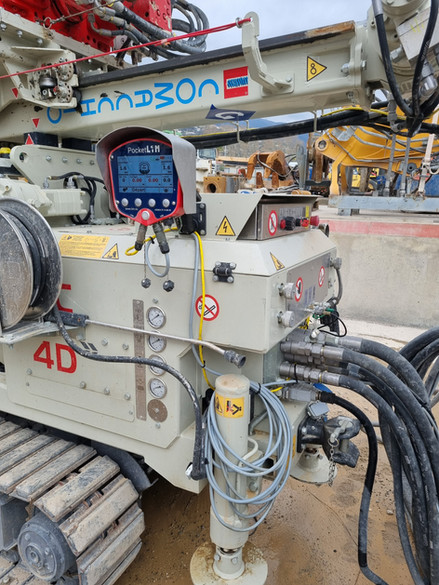

Le PocketLIM 5G est une centrale d’affichage et d’acquisition de données multi-applications spécialement conçue pour être utilisée à l’extérieur dans des conditions extrêmes de chantier.

Les principales utilisations sont les mesures et acquisitions:

des paramètres de forage (cabine ou extérieur);
des essais géotechniques in-situ;
des données résultant de procédés de fondations spéciales et profondes;
des paramètres de la machine;
des données GPS HP permettant la navigation.

Les données enregistrées sont stockées et automatiquement transférées via GPRS, Wifi ou USB pour être traitées automatiquement dans le cloud avec l’application web

GEO-LOG 4.

Le PocketLIM 5G est proposé en deux versions 5” et 7” fonction de la taille de l’écran.

Contactez-nous dès aujourd'hui pour établir un devis ou demander de plus amples informations.

VOIR LA VERSION PDF

LES APPLICATIONS DU PocketLIM 5G

FORAGE

ENREGISTREMENT DES PARAMÈTRES DE FORAGE EN FONCTION DE LA PROFONDEUR ET EN TEMPS RÉEL

✓ Vitesse instantanée d’avancement (VIA)

✓ Jusqu’à 4 pressions dont : la pression de l’outil (PO), la pression du couple de rotation (CR), la

pression d’injection du fluide de forage (PI), la pression de retenue (PR), la pression de frappe (PF)

✓ Vitesse de rotation (VR)

✓ Vibration réfléchie (brevet VibraLIM)

✓ Jusqu’à deux débits d’injection

✓ Temps instantané de foration (Temps)

✓ Tout autre paramètre en fonction de la profondeur

✓ Version GEOTECH combine les versions FORAGE et PRESSIO

Voir la version pdf

LES CARACTÉRISTIQUES DU PocketLIM 5G

Capture d’écran 2020-11-02 à 14.27.17.

Multi-Applications

Le PocketLIM 5G est une centrale d’acquisition de données multi-applications :

- Forage

- Pressiomètre Ménard

- Pénétromètre

- Injection (basse pression)

- Forage-minage

- Lugeon

- Jet-grouting

- CFA

- Soil-mixing

- Vibro-flotation

Capture d’écran 2020-11-02 à 14.27.21.

Capteurs Sécurisés

Les capteurs sont des éléments de base des systèmes d’acquisition de données.
Ils permettent de quantifier et de représenter une grandeur physique sous la forme d’un signal (généralement électrique) qui servira ensuite au déroulement de nombreux calculs. Afin de sécuriser et exploiter au mieux ses applications, le PocketLIM 5G utilise des capteurs pour les mesures suivantes :

✓ Profondeur-vitesse (VIA)

✓ Pressions, Vitesse de rotation

✓. Débit

✓ Positionnement

Capture d’écran 2020-11-02 à 14.27.24.

Interface Ergonomique

Le PocketLIM 5G est doté d’une interface Homme-Machine (IHM) simple et efficace et d’un écran tactile couleur 5 pouces (800 x 480 pixels) ou 7 pouces (800 x 480 pixels) avec icônes, codes couleurs et clavier virtuel. Les fonctions sont également accessibles via 4 boutons anti-vandales situés sous l’écran. L’interface du PocketLIM 5G est multilingue.

Capture d’écran 2020-11-02 à 14.31.20.

Options

✓ GPS métrique pour l’aide au positionnement X-Y-Z de la foreuse

✓ Connexion d’une imprimante thermique spécifique

Capture d’écran 2020-11-02 à 14.27.29.

Affichage En Temps Réel

L’affichage des graphiques peut se faire :
✓ en temps réel pendant l’enregistrement
✓ par rappel des fichiers déjà enregistrés.
✓ à distance sur un écran déporté (Ordinateur, tablette, smartphone, …) grâce à sa connectivité intégrée

Aperçu ⇲

Capture d’écran 2020-11-02 à 14.27.33.

Technologie CAN BUS

Grâce à la technologie CAN BUS, le PocketLIM 5G utilise un seul câble qui relie les capteurs à la centrale d’acquisition. Avec deux réseaux CAN BUS par défaut (CAN BUS Métiers et CAN BUS Machines), cette technologie simplifie l’installation et facilite les évolutions et le SAV.

Aperçu ⇲

Capture d’écran 2020-11-02 à 14.33.07.

Wifi + 3G + 4G + USB

Les modems 3G, 4G et Wifi intégrés permettent la transmission et la synchronisation automatique des fichiers par internet.
Le connecteur USB externe effectue la synchronisation automatique des données si aucune connexion internet n’est disponible.
Le format de fichier utilisé est le format d’échange ouvert

BOR (https://bor-form.at/fr/).

Aperçu ⇲

Capture d’écran 2020-11-02 à 14.27.41.

Caractéristiques Techniques

Pour l’écran 5 pouces

✓ Dimensions : 157 x 165 x 57mm

✓ Poids : 1Kg

✓ Mémoire interne 2Go (environ 2 millions de mètres de forage pour 4 paramètres)

✓ Micro-processeur 32 bit ARM

✓ Système d’exploitation LINUX kernel embarqué

✓ Modem GSM/GPRS/EDGE interne

Pour l’écran 7 pouces

✓ Dimensions : 196 x 204 x 66,5mm

✓ Poids : 1,6Kg

✓ Mémoire interne 2Go (environ 2 millions de mètres de forage pour 4 paramètres)

✓ Micro-processeur 32 bit ARM

✓ Système d’exploitation LINUX kernel embarqué

✓ Modem GSM/GPRS/EDGE interne

Capture d’écran 2020-11-02 à 14.27.45.

Maintenance

Nos équipes peuvent intervenir à distance sur l’appareil pour changer une configuration de capteur ou faire une mise à jour logiciel.

Aperçu ⇲

LES CAPTEURS DU PocketLIM 5G

Les capteurs sont des éléments de base des systèmes d’acquisition de données.
Ils permettent de quantifier et de représenter une grandeur physique sous la forme d’un signal (généralement électrique) qui servira ensuite au déroulement de nombreux calculs.
Afin de sécuriser et exploiter au mieux ses applications, LIM utilise de nombreux capteurs.
